CES Hebelzylinder 5634/33

• Werkstoff: Messing
• Oberfläche: Messing poliert, vernickelt
• Stiftzuhaltungen: 5
• 90 Grad Schließbewegung
• Schließung im sog. Normalprofil (Einbindung in CES Schließanlagen möglich – bitte anfragen)
• Mögliche Schließwege siehe Detailansicht (Bild 3)
• Schlüssel nur in Verschlussstellung abziehbar
• Inkl. 2 Schlüssel – weitere Schlüssel können Sie auf Wunsch gleich dazubestellen

Hebelvarianten

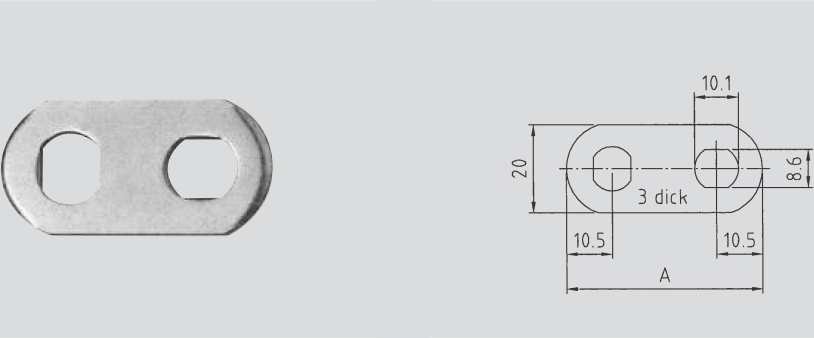

Variante 1

Geeignet für Schließwege A bis H
(siehe Bild 3)

Hebel 92685	A = 40 mm
Hebel 92686	A = 45 mm
Hebel 92687	A = 50 mm
Hebel 92688	A = 55 mm
Hebel 92689	A = 60 mm
Hebel 92690	A = 65 mm

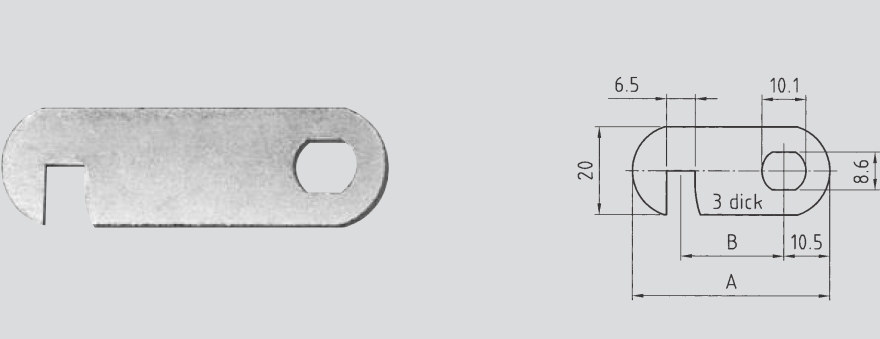

Variante 2

Geeignet für Schließwege A bis H
(siehe Bild 3)

Hebel 92517	A = 40 mm · B = 18,5 mm
Hebel 92518	A = 45 mm · B = 23,5 mm
Hebel 92519	A = 50 mm · B = 28,5 mm
Hebel 92520	A = 55 mm · B = 33,5 mm
Hebel 92521	A = 60 mm · B = 38,5 mm
Hebel 92522	A = 65 mm · B = 43,5 mm

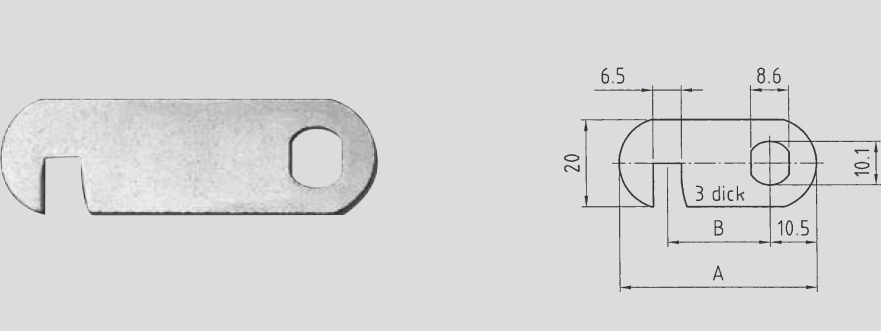

Variante 3

Geeignet für Schließwege A bis H
(siehe Bild 3)

Hebel 92523	A = 40 mm · B = 18,5 mm
Hebel 92524	A = 45 mm · B = 23,5 mm
Hebel 92525	A = 50 mm · B = 28,5 mm
Hebel 92528	A = 65 mm · B = 43,5 mm

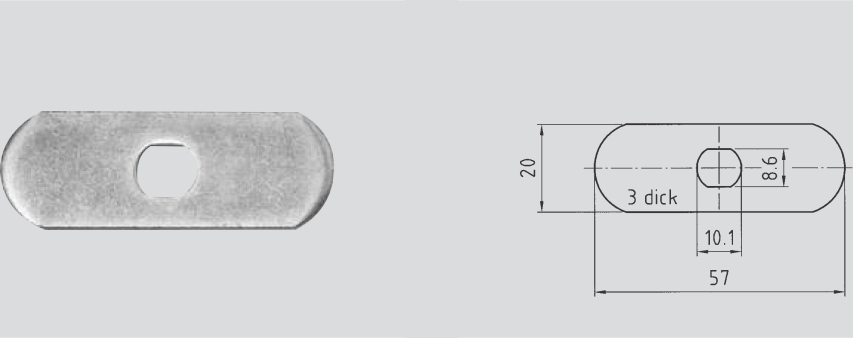

Variante 4

Geeignet für Schließwege A bis H
(siehe Bild 3)

Hebel 92529

A = 57 mm

Variante 5

Geeignet für Schließwege A bis H
(siehe Bild 3)

Hebel 92537

A = 50 mm · B = 28,5 mm

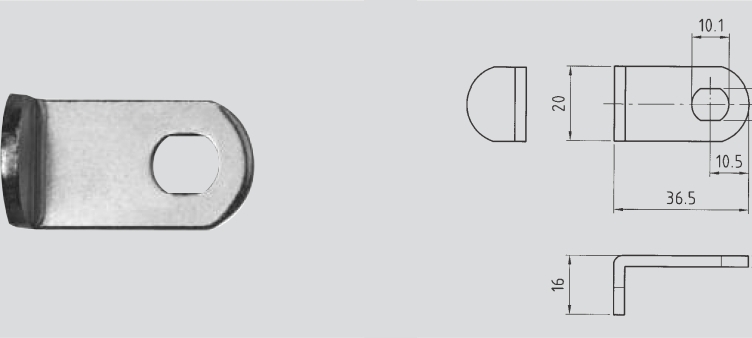

Variante 6

Geeignet für Schließwege A bis H
(siehe Bild 3)

Hebel 92884

A = 36,5 mm
