FELGNER Fallen-Panik-Einsteckschloss mit Fallenblockierung – Funktion D

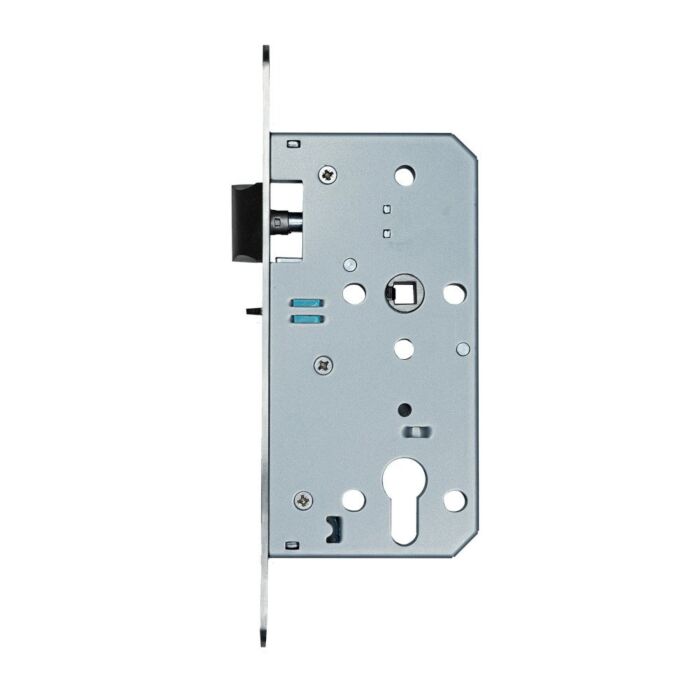

FELGNER Fallen-Panik-Einsteckschloss mit Fallenblockierung

Das FELGNER Fallen-Panik-Einsteckschloss verbindet eine blockierbare Schlossfalle mit der Panikfunktion D. Es ist für eine Drücker/Drücker-Garnitur vorgesehen und ermöglicht das jederzeitige Öffnen der Tür von der festgelegten Panikseite.

Wird das Schloss mit dem Profilzylinder verriegelt, ist der Außendrücker ohne Funktion. Von der Panikseite kann die Tür weiterhin durch Betätigen des Drückers geöffnet werden. Im entriegelten Zustand kann das Schloss von beiden Seiten über den jeweiligen Drücker bedient werden.

Die Panikseite kann am Schloss eingestellt werden. Durch die umstellbare Falle ist das Einsteckschloss für DIN links und DIN rechts verwendbar. Dornmaß, Entfernung und Vierkantmaß betragen 55 mm, 72 mm und 8 mm.

Funktionsweise

• Im entriegelten Zustand: Beide Türdrücker betätigen die Falle.
• Im verriegelten Zustand: Der Außendrücker ist ohne Funktion.
• Von der Panikseite: Die Tür kann jederzeit über den Drücker geöffnet werden.
• Nach dem Durchgang: Die Außenseite bleibt weiterhin gesperrt.
• Panikseite: innen oder außen am Schloss einstellbar
• Fallenblockierung: verhindert die normale Betätigung über den gesperrten Außendrücker

Produkteigenschaften

• Produktart: Fallen-Panik-Einsteckschloss
• Modell: EN.304.BS.PA.KL.72.55.20.PL
• Panikfunktion: Funktion D
• Beschlagausführung: Drücker/Drücker
• Lochung: Profilzylinder
• Dornmaß: 55 mm
• Entfernung: 72 mm
• Vierkantmaß: 8 mm
• Nuss: geteilt
• Panikseite: innen/außen einstellbar
• DIN-Richtung: DIN links und DIN rechts verwendbar
• Falle: links/rechts umstellbar und blockierbar
• Stulpbreite: 20 mm
• Edelstahlkomponenten: Stulp, Falle und Drückernuss aus SUS304
• Herstellerangabe: zertifiziert nach EN 12209:2003 und EN 1634-1:2008
• Feuer- und Rauchschutztüren: nur innerhalb einer entsprechend freigegebenen Türanlage

Lieferumfang

• 1 × FELGNER Fallen-Panik-Einsteckschloss
• 1 × Edelstahl-Schließblech
• 1 × geteilter Vierkantstift 8 × 8 × 50 mm
• 4 × Befestigungsschrauben

Wichtiger Hinweis: Bei der Montage muss die Panikseite korrekt eingestellt und der geteilte Vierkant passend zur Innen- und Außenseite eingesetzt werden. Führen Sie die vollständige Funktionsprüfung zunächst bei geöffneter Tür durch.

Hinweis zu Fluchttüren: Die Angaben EN 12209 und EN 1634-1 ersetzen keinen Nachweis nach EN 179 oder EN 1125. Verwenden Sie das Schloss in Flucht-, Feuer- oder Rauchschutztüren nur mit den für das vollständige Türelement freigegebenen Beschlägen, Zylindern und Herstellerunterlagen.
