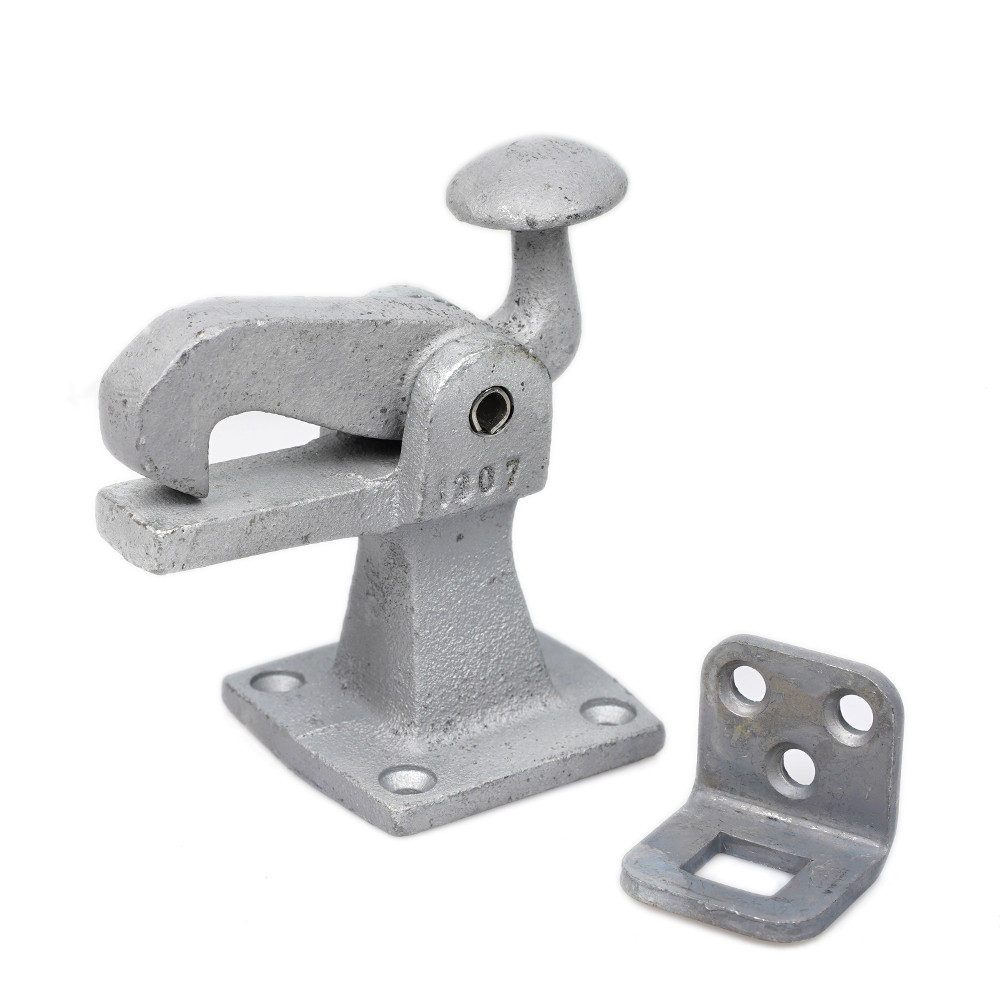

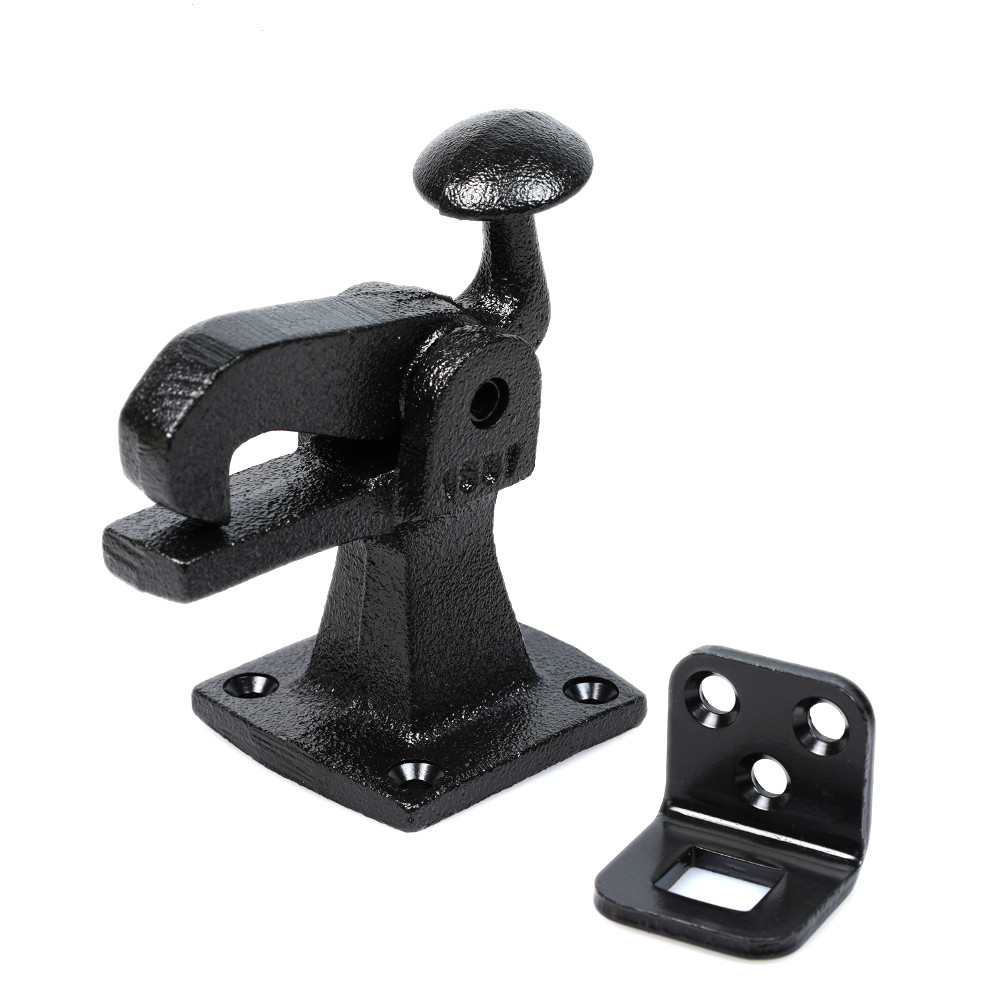

KWS Torfeststeller mit Fanghaken 1307.07

• Torfeststeller zum Aufschrauben auf dem Boden
• aus Temperguss mit Stahlniete
• für Tore bis 100 kg
• Haltewinkel aus Stahl
• Höhe ca. 100 mm, Breite ca. 56 mm, Tiefe ca. 106 mm
• Maß vom Boden bis zur Anschlagplatte ca. 57 mm
• ohne Befestigungsmaterial

Funktionsweise

Zum Arretieren wird das Tor gegen den Feststeller gedrückt. Der Fanghaken rastet am Haltewinkel ein und bewirkt die Feststellung des Tores. Ein Betätigen des Fanghakens gibt das Tor wieder frei.

Montage

DenTorfeststeller am gewünschten Feststellpunkt, der größtmöglichen Abstand zum Torband haben soll, auf den Boden schrauben. Den Haltewinkel an entsprechender Stelle mit 4 mm höhenmäßigem Abstand zur Anschlagplatte des Feststellers so am Tor befestigen, dass sich die Schraublöcher unter dem Fangloch befinden. Beim Feststellen des Tores dient dadurch der Haltewinkel auch als Anschlagfläche.
