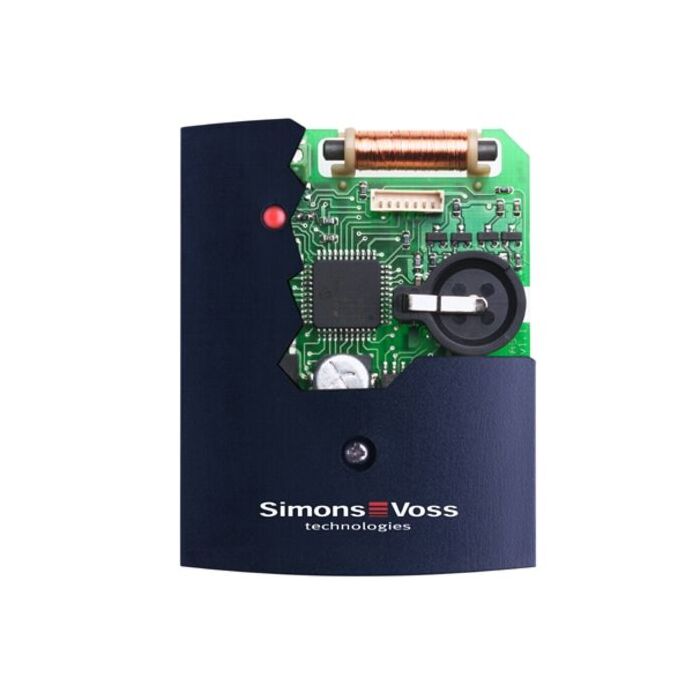

Simons Voss - Steuereinheit Smart Relais 3063

Das digitale Smart Relais 3063 hat die Funktion eines Zutrittskontrolllesers oder Schlüsselschalters. Im System 3060 öffnet es elektrisch betätigte Türen, Tore sowie Schranken und schaltet Licht, Heizungen und Maschinen. Es übergibt Transponderdaten an Fremdsysteme, wie z.B. Zeiterfassung, Kantinenabrechnung oder Facility Management. Die typische Lesereichweite beträgt bis zu 120 cm.

• Gehäuse aus schwarzem Kunststoff
• Abmessungen: 71,8 x 55,4 x 25,1 mm (L x B x H)
• Schutzart: IP 20, nicht für Außeneinsatz geeignet
• Temperatur: Betrieb bei 0 bis 40 °C, Lagerung bei –22 bis 55 °C
• Luftfeuchtigkeit: < 95 % ohne Betauung
• Abmessungen der Leiterplatte: 50 x 50 x 14 mm (L x B x H)
• Netzspannung: 12 VAC oder 5-24 VDC (kein Verpolungsschutz)
• Leistungsbegrenzung: Netzteil muss auf 15 VA begrenzt sein
• Ruhestrom: < 5 mA
• max. Strom: < 100 mA
• Impulsdauer programmierbar von 0,1 bis 25,5 Sek.
• optional Batteriebetrieb möglich
• Ausgangsrelais - Technische Daten:
  • Typ: Wechsler
  • Dauerstrom: max. 1,0 A
  • Einschaltstrom: max. 2,0 A
  • Schaltspannung: max. 24 V
  • Schaltleistung: 106 Betätigungen bei 30 VA
  • Multifunktionsanschlüsse F1, F2, F3: max. 24 VDC, max. 50 mA
  • Vibrationen: 15 G für 11 ms, 6 Schocks nach IEC 68-2-27, nicht für den Dauereinsatz unter Vibrationen freigegeben

Modellvarianten:

• Grundversion G2 mit integrierter Antenne, Flip-Flop-Funktion, Repeater-Funktion.
• ermöglicht die reine JA-NEIN-Berechtigung für max. 8.184 verschiedene Transponder.

• Zutrittskontroll-Version G2: wie Grundversion, jedoch mit getrennt zuschaltbarer Zutrittsprotokollierung der letzten 1024 Zutritte mit Datum und Uhrzeit oder Tageszeitzonen für bis zu fünf Personengruppen, automatische Ver- und Entriegelung

• Advanced Version für G1 Anlagen mit integrierter Antenne, Zutrittskontrolle und Zeitzonensteuerung, seriellen Schnittstellen für den Anschluss von externen Zeiterfassungsterminals oder Zutrittskontrolllesern, busfähig zum Anschluss von externen Modulen, Anschluss für Antennenauslagerung, Anschluss für externe LED/Buzzer, Flip-Flop-Funktion, Repeaterfunktion

• Advanced Version für G1 Anlagen + zusätzliche 8 Relaisausgänge (Smart Output Modul) mit integrierter Antenne, Zutrittskontrolle und Zeitzonensteuerung, seriellen Schnittstellen für den Anschluss von externen Zeiterfassungsterminals oder Zutrittskontrolllesern, busfähig zum Anschluss von externen Modulen, Anschluss für Antennenauslagerung, Anschluss für externe LED/Buzzer, Flip-Flop-Funktion, Repeaterfunktion
