Messhilfen

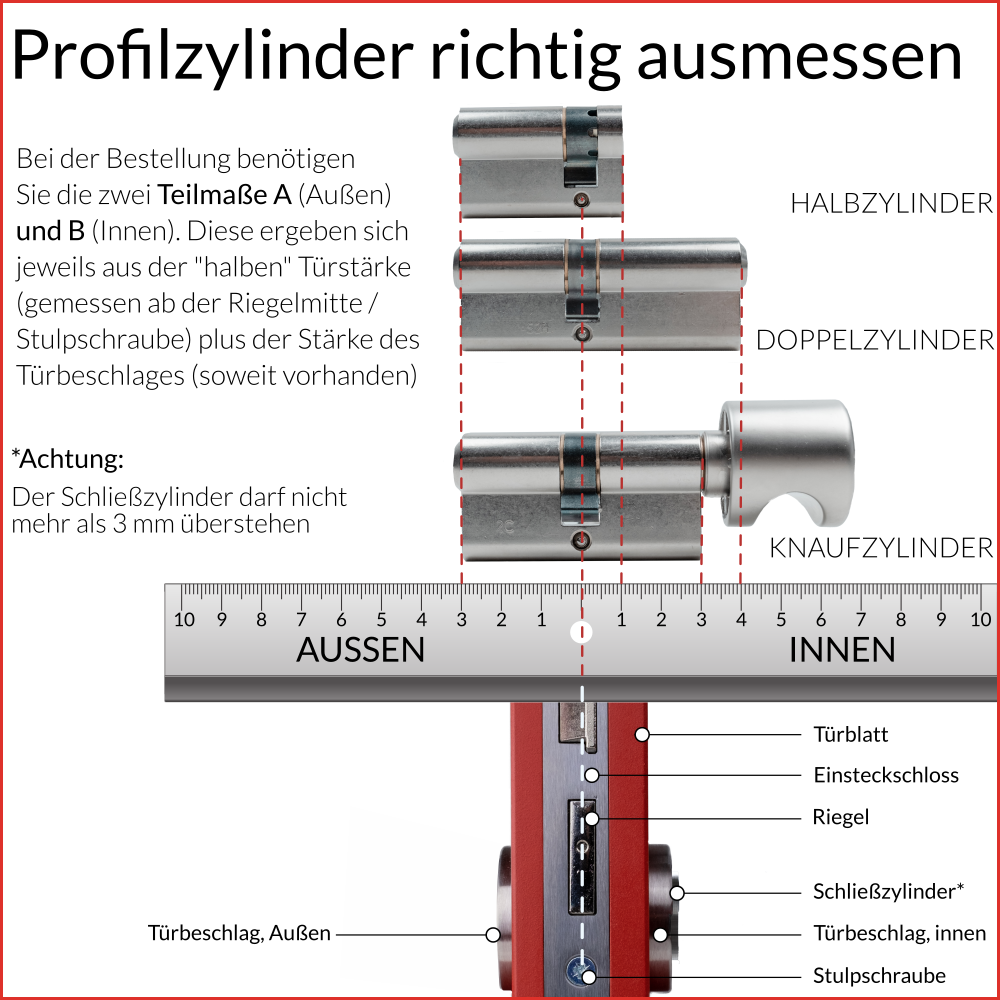

1. Grundprinzip verstehen

Ein Profilzylinder wird von der Mitte der Stulpschraube aus gemessen – einmal nach innen (Haus- oder Rauminnenseite) und einmal nach außen (Straßen- oder Flurseite).
Das Maß wird immer in Millimetern angegeben, z. B. 30/40 bedeutet: 30 mm außen, 40 mm innen. Die Gesamtlänge ist unentscheidend, wichtig sind die jeweilige Innen- und Außenlänge des Zylinders.

2. Zylinder freilegen

• Tür öffnen, damit Sie von der Seite am Schloss arbeiten kannst.

• In der Türfalz (Schlossseite) finden Sie mittig auf Höhe des Zylinders die Stulpschraube.

• Diese Schraube komplett herausschrauben.

3. Profilzylinder herausziehen

• Stecken Sie den Schlüssel in den Zylinder.

• Drehen Sie ihn leicht (ca. 10–15°) nach links oder rechts, bis die Schließnase bündig steht.

• Ziehen Sie den Zylinder vorsichtig heraus.
  Falls er klemmt, leicht rütteln – aber nicht mit Gewalt.

4. Länge messen

• Von der Mitte des Schraubenlochs messen Sie, jeweils nach links und nach rechts. Dabei beachten, welche Seite, die Außen- oder Innenseite ist.

• Beide Werte in Millimetern aufschreiben (z. B. 35/35, 30/40, 45/50).

5. Wichtige Hinweise

• Der Zylinder sollte nicht über 3 mm über den Türbeschlag hinausragen – sonst erhöht sich das Einbruchrisiko.

• Bei Sicherheitsbeschlägen immer prüfen, ob der Zylinder zur Schutzrosette passt.

• Falls Sie keinen Zylinder ausbauen möchten, können Sie auch im eingebauten Zustand messen:
  Vom Mittelpunkt der Stulpschraube bis zur Außenkante des Beschlags (innen und außen) messen – das ist etwas ungenauer, reicht aber meist.

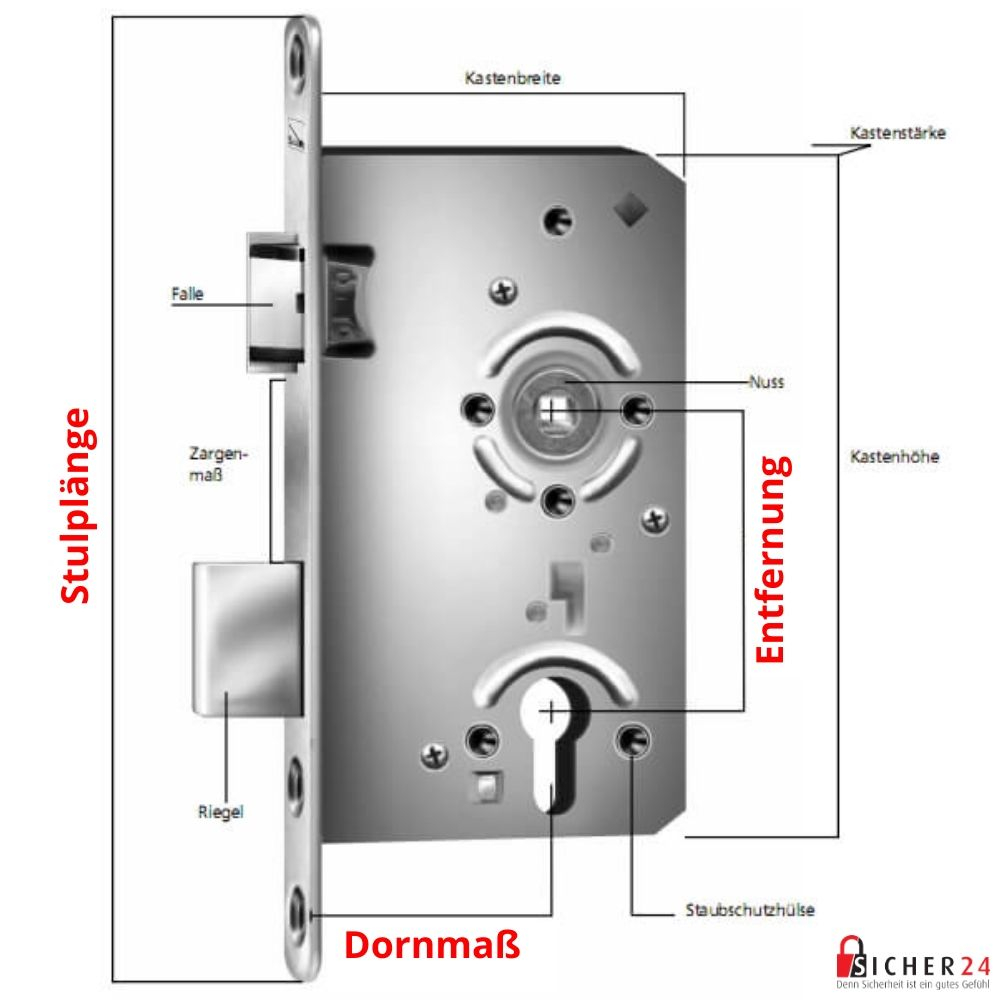

• Kastenbreite, -höhe und -stärke:
  Bezeichnet die Gesamtbreite / Gesamthöhe / Gesamttiefe des Schließkastens (der nach dem Einbau in der Tür steckt) in mm.

• Zargenmaß:
  Bezeichnet den Abstand zwischen Falle und Riegel in mm.

• Stulplänge, -breite:
  Bezeichnet die Gesamtlänge / Gesamtbreite des Stulps (der sichtbare Teil des Einsteckschlosses nach dem Einbau) in mm.

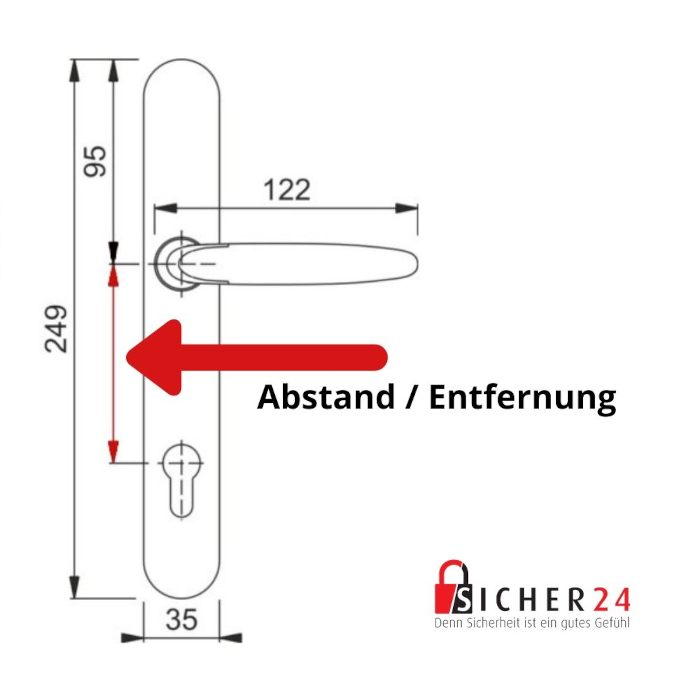

• Entfernung:
  Bezeichnet den Abstand zwischen der Nuss (dort wo später der Türgriff per Vierkant eingreift) und der Lochung (dort wo später der Schlüssel eingeführt wird) in mm.


• Dornmaß:
  Bezeichnet den Abstand zwischen Lochung (dort wo später der Schlüssel eingeführt wird) und dem Stulp (der sichtbare Teil des Einsteckschlosses nach dem Einbau)

• Stulpart:
  Abgerundeter Stulp oder Kantiger Stulp

• Lochungen:
  für Profilzylinder (Euro-Profil), für Buntbart-Schlüssel oder für Bad/WC (Frei-Besetzt-Anzeige)


• DIN Richtung:
  Gerade für Einsteckschlösser, aber auch für Türbeschläge und Drückergarnituren ist es wichtig, die Öffnungsrichtung der Tür und deren Anschlag zu kennen. Generell kann man sagen, dass immer von derjenigen Seite geprüft wird, zu der die Tür aufgeht, also von der Seite auf der die Bänder - im Volksmund auch die Türscharniere - zu sehen sind. Stehen Sie nun vor Ihrer Tür und ist die Öffnungsrichtung Ihnen zugewandt, prüfen Sie, ob die Bänder (Scharniere) links von Ihnen angeschlagen sind. Dann spricht man von DIN Links. Oder eben rechts von Ihnen angeschlagen sind - dann ist es DIN Rechts. Einige Einsteckschlösser sind universell (also DIN links & DIN rechts) verwendbar. Bitte beachten Sie hierzu die Informationen vom Schlosshersteller sowie die der Artikeldetailseite des Einsteckschlosses.
